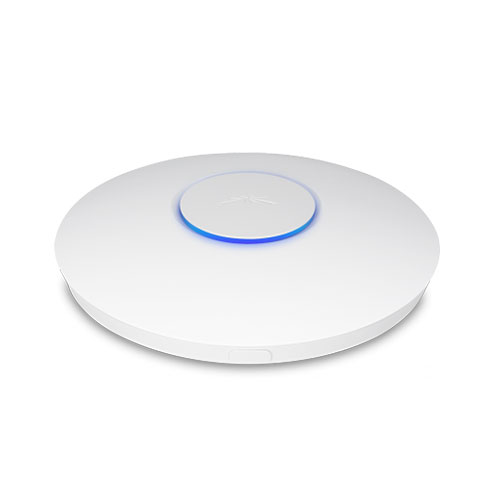

AC Pro, tên đầy đủ là Ubiquiti UniFi AP AC Pro, là một thiết bị phát sóng Wi-Fi (Access Point) hiệu suất cao và đáng tin cậy, được ưa chuộng trong nhiều hệ thống mạng từ gia đình đến doanh nghiệp. Mặc dù chức năng chính là cung cấp kết nối không dây, AC Pro vẫn phụ thuộc vào các kết nối vật lý, đặc biệt là các cổng Ethernet, để nhận dữ liệu từ mạng có dây và quan trọng hơn là nhận nguồn điện hoạt động. Việc hiểu rõ chức năng của từng cổng kết nối trên AC Pro không chỉ giúp lắp đặt đúng cách mà còn cho phép bạn tận dụng tối đa các tính năng linh hoạt mà thiết bị này mang lại. Hãy cùng Tân Long khám phá chi tiết về các cổng Ethernet trên UniFi AP AC Pro và vai trò của chúng.
Tổng Quan về Kết Nối Vật Lý trên UniFi AP AC Pro
UniFi AP AC Pro được thiết kế tối giản và thẩm mỹ, tập trung vào hiệu năng Wi-Fi. Do đó, số lượng cổng kết nối vật lý trên thiết bị không nhiều, nhưng mỗi cổng đều có vai trò rõ ràng và quan trọng:
- Cổng Ethernet: Là giao diện chính cho việc truyền dữ liệu và nhận nguồn điện.
- Nút Reset: Dùng để khôi phục cài đặt gốc cho thiết bị khi cần thiết (đã đề cập trong bài viết khác).
Trọng tâm của bài viết này sẽ là hai cổng Ethernet được trang bị trên AC Pro.
Tìm hiểu về kết nối vật lý trên AC Pro
Xác Định Các Cổng Ethernet trên UniFi AP AC Pro
Khi quan sát mặt sau hoặc dưới đáy của AC Pro (tùy cách lắp đặt), bạn sẽ thấy hai cổng mạng RJ45 Gigabit Ethernet được đánh dấu rõ ràng:
- Cổng Chính (Main Port): Thường được ký hiệu là "MAIN" hoặc biểu tượng mũi tên đi vào.
- Cổng Phụ (Secondary Port): Thường được ký hiệu là "SECONDARY" hoặc biểu tượng hai máy tính nối với nhau.
Cả hai cổng này đều hỗ trợ tốc độ Gigabit Ethernet (10/100/1000 Mbps), đảm bảo không gây nghẽn cổ chai cho luồng dữ liệu tốc độ cao đi qua AP.
Cổng Ethernet Chính (Main Port): Trái Tim Kết Nối và Nguồn Điện
Đây là cổng kết nối quan trọng nhất và bắt buộc phải sử dụng để AC Pro có thể hoạt động và kết nối vào hệ thống mạng của bạn.
Chức Năng Truyền Dữ Liệu Gigabit
Cổng Main đóng vai trò là cổng uplink chính, kết nối AC Pro với switch mạng (ví dụ: UniFi Switch) hoặc router. Toàn bộ lưu lượng dữ liệu từ các thiết bị không dây kết nối vào AC Pro sẽ được chuyển tiếp qua cổng này để đi vào mạng LAN và ra Internet, và ngược lại. Tốc độ Gigabit đảm bảo băng thông đủ lớn cho chuẩn Wi-Fi 802.11ac mà AC Pro hỗ trợ.
Hỗ Trợ Cấp Nguồn Qua Mạng (PoE - Power over Ethernet)
Đây là một trong những tính năng tiện lợi nhất của AC Pro và các AP UniFi nói chung. Cổng Main hỗ trợ nhận nguồn điện trực tiếp qua cáp mạng Ethernet theo các chuẩn:
- 802.3af PoE: Chuẩn PoE cơ bản, cung cấp công suất tối đa khoảng 15.4W tại nguồn cấp.
- 802.3at PoE+: Chuẩn PoE nâng cao, cung cấp công suất tối đa khoảng 30W tại nguồn cấp.
- Passive PoE 48V (Lưu ý): Một số phiên bản AC Pro đời đầu có thể hỗ trợ cả Passive PoE 48V độc quyền của Ubiquiti, nhưng các phiên bản mới hơn chủ yếu tuân thủ chuẩn 802.3af/at. Luôn kiểm tra tài liệu đi kèm hoặc thông tin trên thiết bị.
Lợi ích của PoE:
- Lắp đặt linh hoạt: Chỉ cần một sợi cáp mạng duy nhất cho cả dữ liệu và nguồn điện, giúp bạn dễ dàng lắp đặt AC Pro ở những vị trí tối ưu về sóng Wi-Fi (như trần nhà, tường cao) mà không cần ổ cắm điện gần đó.
- Gọn gàng, thẩm mỹ: Giảm thiểu dây dẫn, tạo không gian lắp đặt sạch sẽ hơn.
- Quản lý nguồn tập trung: Nếu sử dụng switch UniFi PoE, bạn có thể quản lý và thậm chí khởi động lại nguồn của AC Pro từ xa thông qua giao diện UniFi Controller.
Để cấp nguồn PoE cho AC Pro qua cổng Main, bạn cần kết nối nó với:
- Một cổng PoE trên Switch UniFi (hoặc switch của hãng khác) hỗ trợ chuẩn 802.3af hoặc 802.3at.
- Một PoE Injector đi kèm (hoặc mua rời) nếu switch của bạn không hỗ trợ PoE. PoE Injector sẽ nhận dữ liệu từ switch và chèn thêm nguồn điện vào cáp mạng trước khi đến AC Pro.
Cổng Ethernet Phụ (Secondary Port): Linh Hoạt Mở Rộng
Cổng Secondary mang đến sự linh hoạt bổ sung cho AC Pro, không bắt buộc phải sử dụng nhưng rất hữu ích trong một số tình huống cụ thể.
Kết Nối Thiết Bị Có Dây Bổ Sung (Bridging)
Chức năng cơ bản nhất của cổng Secondary là hoạt động như một cổng bridge (cầu nối). Nó cho phép bạn kết nối một thiết bị mạng có dây khác (ví dụ: máy tính, máy in mạng, camera IP, hoặc thậm chí một AP khác gần đó) vào mạng thông qua AC Pro.
- Khi bạn cắm một thiết bị vào cổng Secondary, lưu lượng dữ liệu của thiết bị đó sẽ đi qua AC Pro và được chuyển tiếp qua cổng Main vào mạng LAN.
- Điều này rất tiện lợi khi bạn cần thêm một cổng mạng ở vị trí lắp đặt AC Pro mà không muốn kéo thêm một sợi cáp mạng riêng biệt từ switch.
- Về bản chất, AC Pro lúc này hoạt động giống như một chiếc switch mini 1 cổng (ngoài cổng uplink).
Tính Năng PoE Passthrough Độc Đáo
Đây là tính năng nâng cao và rất đặc biệt của cổng Secondary trên AC Pro. PoE Passthrough cho phép cổng Secondary cấp nguồn PoE ra cho một thiết bị khác.
- Điều kiện hoạt động: Để tính năng PoE Passthrough hoạt động, cổng Main của AC Pro phải được cấp nguồn bằng chuẩn 802.3at PoE+. Nếu chỉ cấp nguồn bằng 802.3af PoE hoặc Passive PoE 48V (công suất thấp hơn), tính năng Passthrough sẽ không hoạt động.
- Chuẩn PoE đầu ra: Cổng Secondary khi bật Passthrough sẽ cấp nguồn theo chuẩn Passive PoE 48V. Điều này có nghĩa là thiết bị được cắm vào cổng Secondary phải tương thích với chuẩn Passive PoE 48V của Ubiquiti (ví dụ: một số mẫu camera UniFi hoặc AP UniFi khác). Không phải mọi thiết bị PoE đều tương thích.
- Công suất hạn chế: Tổng công suất cấp ra qua cổng Secondary bị giới hạn bởi công suất đầu vào (802.3at) và công suất tiêu thụ của chính AC Pro. Bạn cần đảm bảo thiết bị kết nối vào cổng Secondary không yêu cầu công suất quá cao.
- Ứng dụng: Rất hữu ích khi bạn muốn cấp nguồn cho một camera UniFi hoặc một AP nhỏ khác được lắp đặt ngay cạnh AC Pro mà chỉ có một sợi cáp mạng duy nhất đi đến vị trí đó (được cấp nguồn 802.3at).
Lưu ý quan trọng: Luôn kiểm tra kỹ yêu cầu về nguồn và chuẩn PoE của thiết bị bạn định kết nối vào cổng Secondary trước khi sử dụng PoE Passthrough để tránh gây hư hỏng. Tính năng này cần được kích hoạt trong cài đặt của AC Pro trên UniFi Network Controller (nếu có tùy chọn).
Sơ Đồ Kết Nối Điển Hình Cho AC Pro
Dưới đây là một số cách kết nối AC Pro phổ biến:
- Kết nối với UniFi Switch PoE:
- Cáp Ethernet từ cổng PoE trên UniFi Switch đến cổng Main của AC Pro.
- Đơn giản, gọn gàng, quản lý tập trung.
- Kết nối với Switch thường + PoE Injector:
- Cáp Ethernet từ Switch thường đến cổng LAN trên PoE Injector.
- Cáp Ethernet từ cổng POE trên PoE Injector đến cổng Main của AC Pro.
- Giải pháp khi switch không hỗ trợ PoE.
- Sử dụng cổng Secondary (Bridging):
- Kết nối như kịch bản 1 hoặc 2.
- Thêm một cáp Ethernet từ cổng Secondary của AC Pro đến một thiết bị có dây khác (ví dụ: Smart TV, máy tính bàn).
- Sử dụng cổng Secondary (PoE Passthrough):
- Cáp Ethernet từ cổng 802.3at PoE+ trên UniFi Switch đến cổng Main của AC Pro.
- Cáp Ethernet từ cổng Secondary của AC Pro đến một thiết bị hỗ trợ Passive PoE 48V (ví dụ: Camera UniFi G3 Flex).
Tối Ưu Hóa Sử Dụng Cổng Kết Nối Trên AC Pro
- Sử dụng cáp mạng chất lượng: Luôn dùng cáp Cat5e hoặc Cat6 tốt để đảm bảo tốc độ Gigabit và khả năng truyền tải PoE ổn định.
- Kiểm tra tương thích PoE: Đảm bảo nguồn cấp PoE (switch hoặc injector) tương thích với yêu cầu của AC Pro (802.3af/at).
- Hiểu rõ PoE Passthrough: Chỉ sử dụng tính năng này khi cần thiết và chắc chắn về khả năng tương thích cũng như công suất yêu cầu của thiết bị thứ hai.
- Quản lý qua UniFi Controller: Tận dụng UniFi Network Controller để giám sát trạng thái kết nối, tốc độ cổng, và tình trạng PoE của AC Pro.
Tại Sao Chọn Mua UniFi AP AC Pro tại Tân Long?
Hiểu rõ về sản phẩm là một chuyện, lựa chọn nơi mua uy tín lại là yếu tố quan trọng khác. Tân Long tự hào là nhà cung cấp đáng tin cậy cho sản phẩm UniFi AP AC Pro và các thiết bị mạng Ubiquiti khác:
- Hàng chính hãng: Cam kết 100% sản phẩm AC Pro chính hãng Ubiquiti, đầy đủ chứng từ.
- Bảo hành đúng chuẩn: Áp dụng chính sách bảo hành của hãng, hỗ trợ nhanh chóng.
- Giá cả hợp lý: Cung cấp mức giá cạnh tranh và nhiều chương trình khuyến mãi.
- Tư vấn kỹ thuật chuyên sâu: Đội ngũ Tân Long am hiểu về AC Pro và hệ sinh thái UniFi, sẵn sàng tư vấn cách kết nối, cấu hình tối ưu.
- Hỗ trợ tận tình: Đồng hành cùng khách hàng trong suốt quá trình lắp đặt và sử dụng.
Mua AC Pro tại Tân Long để được nhiều ưu đãi
>>> Xem thêm: Khám Phá Các Tính Năng Bảo Mật Trên UniFi AP AC Pro
Kết Luận: Hiểu Rõ Cổng Kết Nối - Tối Ưu Hiệu Năng AC Pro
Các cổng Ethernet trên UniFi AP AC Pro, tuy đơn giản về số lượng, lại đóng vai trò cực kỳ quan trọng trong việc kết nối thiết bị vào mạng và cung cấp nguồn điện hoạt động. Cổng Main là cổng uplink chính hỗ trợ PoE 802.3af/at, trong khi cổng Secondary mang đến sự linh hoạt với khả năng bridging và tính năng PoE Passthrough độc đáo (khi được cấp nguồn 802.3at). Việc hiểu rõ chức năng và cách sử dụng đúng các cổng này sẽ giúp bạn lắp đặt AC Pro một cách chính xác, tận dụng tối đa tiềm năng của thiết bị và đảm bảo hiệu suất mạng tối ưu. Khi lựa chọn AC Pro, hãy nhớ đến Tân Long để nhận được sản phẩm chính hãng và sự hỗ trợ kỹ thuật tốt nhất.
